第 4 章・頻域濾波

你將學到

• 傅立葉轉換（Fourier transform）在描述訊號的什麼，以及為什麼「頻率」是描述影像的好方法
• 取樣（sampling）如何運作、什麼是奈奎斯特取樣率（Nyquist rate），以及取樣太稀疏為什麼會產生混疊（aliasing）與摩爾紋（moiré）
• 一維與二維的離散傅立葉轉換（DFT），以及每天都會用到的性質：中心化、對稱性、頻譜與相位、卷積定理
• 頻域濾波的標準步驟，包括避免環繞誤差（wraparound error）所需的填補
• 低通、高通、同態、帶拒與陷波濾波器，以及「理想」濾波器為什麼會產生振鈴（ringing）
• 快速傅立葉轉換（FFT）如何讓這一切變得便宜，以及傅立葉的想法在現代深度學習中出現在哪裡

先看全貌

在第 3 章，我們讓一個小卷積核在像素上滑動來濾波。這一章換一個完全不同的角度看同一張影像。我們不再問「這個像素有多亮？」，而是問「這張影像裡含有多少各種不同的波？」第二種描述叫做影像的頻譜（spectrum），產生它的工具就是傅立葉轉換。

為什麼要這麼麻煩？有三個理由。第一，有些操作用「保留這些頻率、拿掉那些頻率」來描述，比設計一個卷積核容易得多。第二，根據卷積定理，大型卷積會變成簡單的乘法，而 FFT 讓它跑得很快。第三，頻率的觀點能解釋許多在像素觀點下很神祕的現象：為什麼縮小影像會冒出奇怪的花紋、為什麼截止得很陡的濾波器會產生漣漪，以及為什麼重複出現的條紋雜訊幾乎可以被完美移除。本章依照 Gonzalez 與 Woods 教科書的章節安排 [1]。

背景

白話版。 任何合理的訊號，都可以由許多不同頻率的正弦波和餘弦波相加而成，每個波有自己的強度和起始位置。傅立葉轉換就是要找出這些強度和起始位置。

十九世紀初，傅立葉（Joseph Fourier）主張：週期函數可以寫成正弦與餘弦的加權總和；即使是非週期函數，只要曲線下的面積有限，也能寫成正弦與餘弦的積分。最驚人的是，這個過程不會遺失任何資訊：你可以轉到頻率描述，再一模一樣地轉回來。

對影像而言，這件事有兩層意義。低頻是橫跨影像緩慢變化的波，它承載整體亮度與大片平滑區域。高頻變化得很快，它承載邊緣、細紋理與雜訊。平滑影像就是削弱高頻；銳化影像就是加強高頻。本章要把這個說法講得精確。

傅立葉分析要到 1965 年快速傅立葉轉換出現之後 [4]，才真正成為實用的影像處理工具；在那之前，對一張影像做轉換實在太慢了。Heideman、Johnson 與 Burrus 後來指出，高斯（Gauss）早在 1805 年左右就用過同樣的想法，遠早於電腦的出現 [5]。

預備概念

白話版。 在轉換影像之前，我們需要五樣工具：複數（把一個波的強度和起始位置一起存起來）、傅立葉級數（波的總和）、脈衝（完美的「尖峰」）、傅立葉轉換本身，以及卷積。

複數

複數寫成 $C = R + jI$，其中 $R$ 是實部，$I$ 是虛部，$j = \sqrt{-1}$。它也可以寫成極座標形式

$$C = |C|\, e^{j\theta}, \qquad |C| = \sqrt{R^2 + I^2}, \qquad \theta = \arctan(I / R)$$

其中 $|C|$ 是大小（長度），$\theta$ 是角度。歐拉公式 $e^{j\theta} = \cos\theta + j\sin\theta$ 把兩種寫法連在一起。這就是傅立葉轉換使用複指數的原因：一個複數就能同時記錄一個波的振幅（amplitude）與相位（phase，也就是波從哪裡開始）。複數的共軛為 $C^* = R - jI$。

傅立葉級數

一個以週期 $T$ 重複的函數 $f(t)$ 可以寫成

$$f(t) = \sum_{n=-\infty}^{\infty} c_n\, e^{j \frac{2\pi n}{T} t}, \qquad c_n = \frac{1}{T} \int_{-T/2}^{T/2} f(t)\, e^{-j \frac{2\pi n}{T} t}\, dt$$

其中 $n$ 是整數，$c_n$ 是在一個週期內完成 $n$ 個循環的那個波的（複數）係數，$t$ 是連續變數（時間或位置）。

脈衝與篩選性質

連續的單位脈衝（unit impulse）$\delta(t)$ 是一個理想化的尖峰：除了 $t = 0$ 以外處處為零，而總面積為 1，即 $\int_{-\infty}^{\infty} \delta(t)\, dt = 1$。它最有用的性質是篩選性質（sifting property）：

$$\int_{-\infty}^{\infty} f(t)\, \delta(t - t_0)\, dt = f(t_0)$$

其中 $t_0$ 是任意位置。乘上一個平移過的脈衝再積分，就把 $f$ 在 $t_0$ 的值「挑」出來。離散脈衝 $\delta(x)$ 在 $x = 0$ 時為 1、其他地方為 0，篩選性質變成 $\sum_x f(x)\,\delta(x - x_0) = f(x_0)$。

脈衝串（impulse train）$s_{\Delta T}(t) = \sum_{n=-\infty}^{\infty} \delta(t - n\Delta T)$ 是一排間距為 $\Delta T$ 的脈衝，它就是取樣的數學模型。

連續函數的傅立葉轉換

$f(t)$ 的傅立葉轉換與反轉換為

$$F(\mu) = \int_{-\infty}^{\infty} f(t)\, e^{-j 2\pi \mu t}\, dt, \qquad f(t) = \int_{-\infty}^{\infty} F(\mu)\, e^{j 2\pi \mu t}\, d\mu$$

其中 $\mu$ 是連續頻率（每單位 $t$ 的循環數），$F(\mu)$ 一般是複數。這兩個式子合稱傅立葉轉換對，記作 $f(t) \Leftrightarrow F(\mu)$。

用一個例子建立直覺。取一個高度為 $A$、只在 $|t| \le W/2$ 時不為零的方框函數，它的轉換是

$$F(\mu) = A W\, \frac{\sin(\pi \mu W)}{\pi \mu W} = A W\, \operatorname{sinc}(\mu W)$$

其中 $\operatorname{sinc}(m) = \sin(\pi m)/(\pi m)$。這裡有兩個教訓。第一，有銳利邊緣的函數，其轉換會向外擴散，帶著緩慢衰減的漣漪。第二，兩個域之間存在反比關係：方框越寬，sinc 越窄。在一個域裡窄，在另一個域裡就寬。等一下「理想」濾波器產生振鈴時，這兩個教訓會再次出現。

另外兩組轉換對值得記住。脈衝的轉換是常數：$\delta(t) \Leftrightarrow 1$。間距為 $\Delta T$ 的脈衝串，其轉換是另一個間距為 $1/\Delta T$ 的脈衝串：

$$s_{\Delta T}(t) \Leftrightarrow S(\mu) = \frac{1}{\Delta T} \sum_{n=-\infty}^{\infty} \delta\!\left(\mu - \frac{n}{\Delta T}\right)$$

卷積

兩個連續函數的卷積為

$$(f \star h)(t) = \int_{-\infty}^{\infty} f(\tau)\, h(t - \tau)\, d\tau$$

其中 $\tau$ 是積分用的虛擬變數。卷積定理（convolution theorem）說

$$(f \star h)(t) \Leftrightarrow H(\mu) F(\mu), \qquad f(t)\, h(t) \Leftrightarrow (H \star F)(\mu)$$

一個域裡的卷積，就是另一個域裡的乘法。頻域濾波之所以存在，全靠這一個事實。

取樣與取樣函數的傅立葉轉換

白話版。 相機並不會記錄連續的場景，它只在一個格點上量測。格點太疏的話，快速的細節會被誤認成緩慢的變化，你會看到其實不存在的花紋。只要取樣頻率超過最快頻率的兩倍，原則上就能把原訊號完整重建。

取樣就是相乘

把取樣模型化為 $f(t)$ 乘上脈衝串：

$$\tilde f(t) = f(t)\, s_{\Delta T}(t) = \sum_{n=-\infty}^{\infty} f(n\Delta T)\, \delta(t - n\Delta T)$$

其中 $\Delta T$ 是取樣間隔，$f(n\Delta T)$ 是取樣值。由卷積定理，相乘變成與 $S(\mu)$ 卷積，而與一串脈衝卷積，效果就是把頻譜複製很多份：

$$\tilde F(\mu) = \frac{1}{\Delta T} \sum_{n=-\infty}^{\infty} F\!\left(\mu - \frac{n}{\Delta T}\right)$$

所以，取樣後函數的頻譜，是原頻譜以 $1/\Delta T$ 為間隔、無限重複的週期性複本。

取樣定理與奈奎斯特取樣率

假設 $f$ 是帶限（band-limited）的：當 $|\mu| > \mu_{\max}$ 時 $F(\mu) = 0$。只要複本之間的間距大於一份複本的寬度，它們就不會重疊：

$$\frac{1}{\Delta T} > 2\mu_{\max}$$

這就是取樣定理，因 Shannon 而在工程界廣為人知 [2]。$2\mu_{\max}$ 稱為奈奎斯特取樣率。取樣速度超過它，取樣值就包含 $f$ 的全部資訊。

重建

如果複本沒有重疊，把 $\tilde F(\mu)$ 乘上一個高度為 $\Delta T$、涵蓋 $[-\mu_{\max}, \mu_{\max}]$ 的方框 $H(\mu)$，就能分離出原本的頻譜。在時域，這相當於與 sinc 函數卷積，得到內插公式

$$f(t) = \sum_{n=-\infty}^{\infty} f(n\Delta T)\, \operatorname{sinc}\!\left[\frac{t - n\Delta T}{\Delta T}\right]$$

每個取樣點都貢獻一個以自己為中心的 sinc，加總後的曲線剛好通過所有取樣點。Unser 的回顧論文 [3] 說明了現代實務如何用樣條（spline）等緊湊的核心，來取代不切實際的無限長 sinc，並把它近似得很好。

混疊

若 $1/\Delta T \le 2\mu_{\max}$，相鄰的複本會重疊，尾巴互相疊加。之後不論用什麼濾波器都無法把它們分開：高頻偽裝成了低頻。這就是混疊。唯一的解法是預防：在取樣之前用低通濾波器（抗混疊濾波器，anti-aliasing filter）去除高頻。

一個小實驗就能看到這種偽裝。以每秒 10 個樣本取樣一個 9 Hz 的餘弦波，此時奈奎斯特上限是 5 Hz：

import numpy as np

fs = 10.0                      # samples per second
t = np.arange(0, 2, 1 / fs)    # 2 seconds of samples
x = np.cos(2 * np.pi * 9 * t)  # a 9 Hz tone: above fs/2 = 5 Hz
X = np.abs(np.fft.rfft(x))
freqs = np.fft.rfftfreq(len(x), d=1 / fs)
print("peak at", freqs[X.argmax()], "Hz")   # -> 1.0 Hz, not 9 Hz

在這些取樣時間點上，9 Hz 的音和 1 Hz 的音完全無法區分。電影裡馬車車輪看起來倒著轉，也是同一個效應。

一維離散傅立葉轉換

白話版。 電腦手上只有有限個取樣值，所以它使用有限版本的傅立葉轉換。DFT 吃進 $M$ 個數字，吐出 $M$ 個數字，每個數字代表某一個特定的波有多少。

定義

對取樣值 $f(0), f(1), \dots, f(M-1)$：

$$F(u) = \sum_{x=0}^{M-1} f(x)\, e^{-j 2\pi u x / M}, \qquad f(x) = \frac{1}{M} \sum_{u=0}^{M-1} F(u)\, e^{j 2\pi u x / M}$$

其中 $x = 0, \dots, M-1$ 是取樣點的索引，$u = 0, \dots, M-1$ 是離散頻率的索引（頻率 $u$ 代表在 $M$ 個樣本內完成 $u$ 個循環），係數 $1/M$ 放在反轉換上（也有慣例把它拆成兩邊各 $1/\sqrt{M}$）。

與取樣的關係

這個公式從哪裡來？取樣後函數的轉換 $\tilde F(\mu)$ 是連續的，並以 $1/\Delta T$ 為週期。在其中一個週期內等間隔地取 $M$ 個點，$\mu = m / (M\Delta T)$，$m = 0, \dots, M-1$，得到的正好就是上面的 DFT。所以 DFT 就是取樣資料之轉換、在一個週期內的取樣值。DFT 相鄰頻率之間的間距為

$$\Delta u = \frac{1}{M \Delta T}$$

其中 $M\Delta T$ 是全部樣本所涵蓋的總長度。紀錄越長，頻率解析度越細。

實務上有兩個後果。因為在頻率上也取了樣，DFT 會把資料當作以 $M$ 為週期重複。而且 $F(u)$ 與 $f(x)$ 都是週期性的：$F(u) = F(u + M)$、$f(x) = f(x + M)$。

這個定義其實就是一次矩陣與向量的乘法，很容易驗證：

import numpy as np

def dft(f):
    M = len(f)
    x = np.arange(M)
    u = x.reshape(-1, 1)
    W = np.exp(-2j * np.pi * u * x / M)   # M x M matrix of complex exponentials
    return W @ f

f = np.random.default_rng(0).standard_normal(64)
print(np.allclose(dft(f), np.fft.fft(f)))  # True

推廣到二變數函數

白話版。 影像有兩個方向，所以波也有兩個頻率：一個橫向、一個縱向。二維的波看起來像一組平行條紋，兩個頻率決定了條紋有多密、朝哪個方向。

二維脈衝與連續轉換

二維脈衝 $\delta(t, z)$ 的體積為 1，篩選方式和一維相同：$\iint f(t, z)\, \delta(t - t_0, z - z_0)\, dt\, dz = f(t_0, z_0)$。二維連續轉換為

$$F(\mu, \nu) = \int_{-\infty}^{\infty}\!\int_{-\infty}^{\infty} f(t, z)\, e^{-j 2\pi(\mu t + \nu z)}\, dt\, dz$$

其中 $t, z$ 是空間座標，$\mu, \nu$ 是對應的頻率。

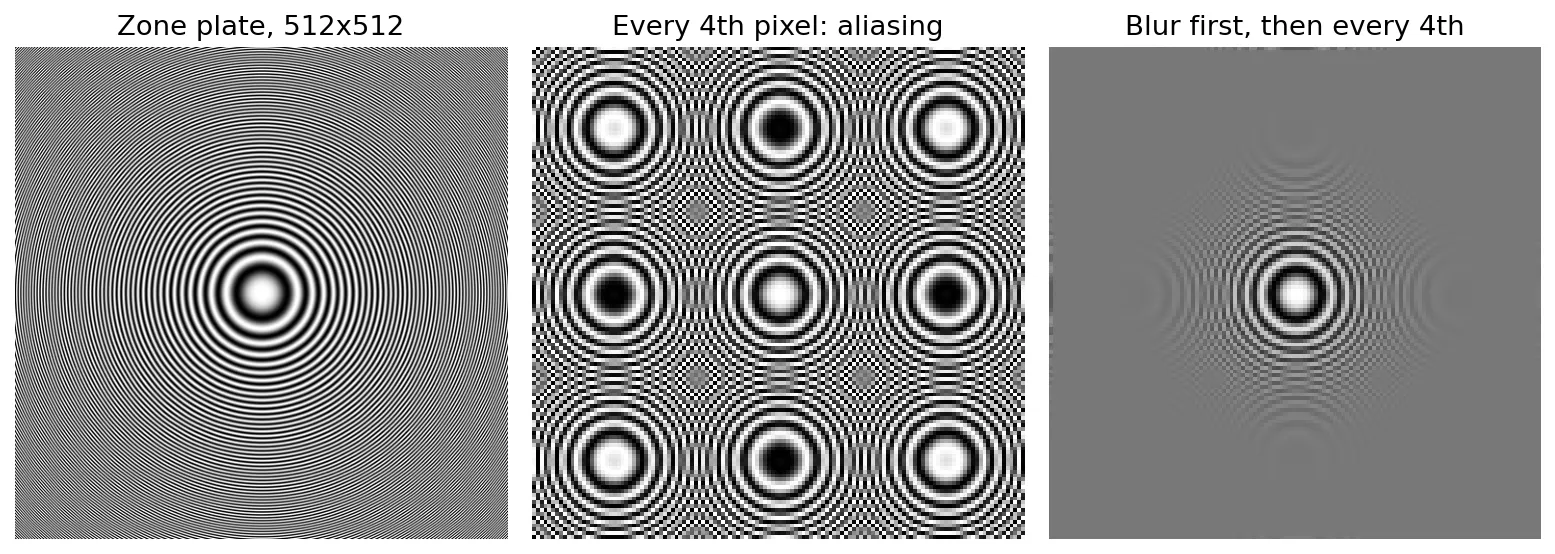

二維取樣與混疊

以間距 $\Delta T$、$\Delta Z$ 在格點上取樣，會把頻譜複製到一個二維格子上。一張帶限影像（在 $|\mu| \le \mu_{\max}$、$|\nu| \le \nu_{\max}$ 之外為零）可以被完整復原的條件是

$$\frac{1}{\Delta T} > 2\mu_{\max}, \qquad \frac{1}{\Delta Z} > 2\nu_{\max}$$

影像經常違反這條規則。真實場景含有銳利邊緣，而銳利邊緣根本不是帶限的，所以每張數位影像多少都有混疊。當你用丟棄像素的方式降取樣（縮小）影像時，混疊就會變得明顯。圖 4.1 使用一張波帶片（zone plate），它的頻率隨著與中心的距離增加。每 4 個像素只留 1 個，外圈的細環就變成原圖中根本不存在的假圓圈。先模糊再取樣，就能移除那些無法保留的頻率，假圓圈也隨之消失。

摩爾紋

摩爾紋是日常生活中看得到的混疊：當細密的週期紋理（襯衫的織紋、紗窗、印刷照片的網點）被間距相近的感測器格點取樣時，兩種週期互相「拍」出又大又慢的波浪狀條帶。圖 4.1 中間那張就是這種摩爾紋。相機在感測器前面放一片光學抗混疊濾鏡來減輕它；軟體則在縮放之前先模糊。

二維 DFT

對一張 $M \times N$ 的影像 $f(x, y)$：

$$F(u, v) = \sum_{x=0}^{M-1}\sum_{y=0}^{N-1} f(x, y)\, e^{-j 2\pi\left(\frac{ux}{M} + \frac{vy}{N}\right)}, \qquad f(x, y) = \frac{1}{MN} \sum_{u=0}^{M-1}\sum_{v=0}^{N-1} F(u, v)\, e^{j 2\pi\left(\frac{ux}{M} + \frac{vy}{N}\right)}$$

其中 $x, y$ 是像素座標（列、行），$u, v$ 是離散頻率索引，$F(u, v)$ 是 $M \times N$ 的複數陣列。$F$ 的每一個元素都描述一個覆蓋整張影像的二維波。

二維 DFT 的性質

白話版。 頻譜的行為是可以預測的。移動物體不會改變頻譜的大小；旋轉物體會讓頻譜跟著旋轉；（移位後的）頻譜中心存的是平均亮度。最令人意外的是：我們在圖中認得出來的東西，大部分存在相位裡，而不是在大小裡。

空間間隔與頻率間隔

如果影像是以間距 $\Delta T$、$\Delta Z$ 取樣的，DFT 的頻率間距為

$$\Delta u = \frac{1}{M \Delta T}, \qquad \Delta v = \frac{1}{N \Delta Z}$$

視野越大，頻率解析度越細；像素越小，DFT 能表示的最高頻率就越高。

平移與旋轉

平移影像等於把轉換乘上一個線性相位，反之亦然：

$$f(x - x_0, y - y_0) \Leftrightarrow F(u, v)\, e^{-j 2\pi\left(\frac{u x_0}{M} + \frac{v y_0}{N}\right)}$$

其中 $(x_0, y_0)$ 是平移量。因為 $|e^{-j\cdot}| = 1$，大小 $|F|$ 不受平移影響，只有相位改變。若使用極座標 $x = r\cos\theta$、$y = r\sin\theta$ 以及 $u = \omega\cos\varphi$、$v = \omega\sin\varphi$，把 $f$ 旋轉 $\theta_0$，$F$ 也會旋轉同樣的角度：$f(r, \theta + \theta_0) \Leftrightarrow F(\omega, \varphi + \theta_0)$。

週期性與中心化

DFT 與其反轉換在兩個方向上都是週期性的：對任意整數 $k_1, k_2$，$F(u, v) = F(u + k_1 M, v + k_2 N)$。因此，原始的 DFT 陣列把零頻率放在左上角，四個四分之一週期在陣列中央相遇。不論是觀察頻譜還是設計濾波器，把零頻率移到中央都方便得多。利用平移性質，令 $x_0 = M/2$、$y_0 = N/2$：

$$f(x, y)\,(-1)^{x + y} \Leftrightarrow F(u - M/2,\; v - N/2)$$

此式在 $M$、$N$ 為偶數時成立。在 NumPy 中，轉換之後呼叫 np.fft.fftshift 可以達到同樣的重新排列。

對稱性

對實數影像而言，轉換具有共軛對稱性：$F(-u, -v) = F^*(u, v)$。因此大小是偶函數，$|F(-u, -v)| = |F(u, v)|$，相位則是奇函數。頻譜中的每一個亮點，都有一個對中心鏡像的雙胞胎。設計陷波濾波器時會用到這一點。

傅立葉頻譜與相位角

令 $F(u, v) = R(u, v) + jI(u, v)$，則

$$|F(u, v)| = \sqrt{R^2 + I^2}, \qquad \phi(u, v) = \arctan\!\left[\frac{I(u, v)}{R(u, v)}\right], \qquad P(u, v) = |F(u, v)|^2$$

分別是傅立葉頻譜（大小）、相位角與功率譜（power spectrum）。零頻率項稱為 DC 成分，$F(0, 0) = MN\, \bar f$，其中 $\bar f$ 是平均灰階值。由於 $F(0,0)$ 通常比其他值大上數千倍，顯示頻譜時會用 $\log(1 + |F|)$。

import numpy as np
from skimage import data, img_as_float

f = img_as_float(data.camera())
F = np.fft.fft2(f)
Fc = np.fft.fftshift(F)                       # move (0,0) to the centre
spectrum = np.log1p(np.abs(Fc))               # log(1+|F|) for display
phase = np.angle(Fc)

M, N = f.shape
y, x = np.mgrid[0:M, 0:N]
print(np.allclose(np.fft.fft2(f * (-1.0) ** (x + y)), Fc))  # True for even M, N
print(np.isclose(F[0, 0].real, f.sum()))                    # DC term = sum of pixels

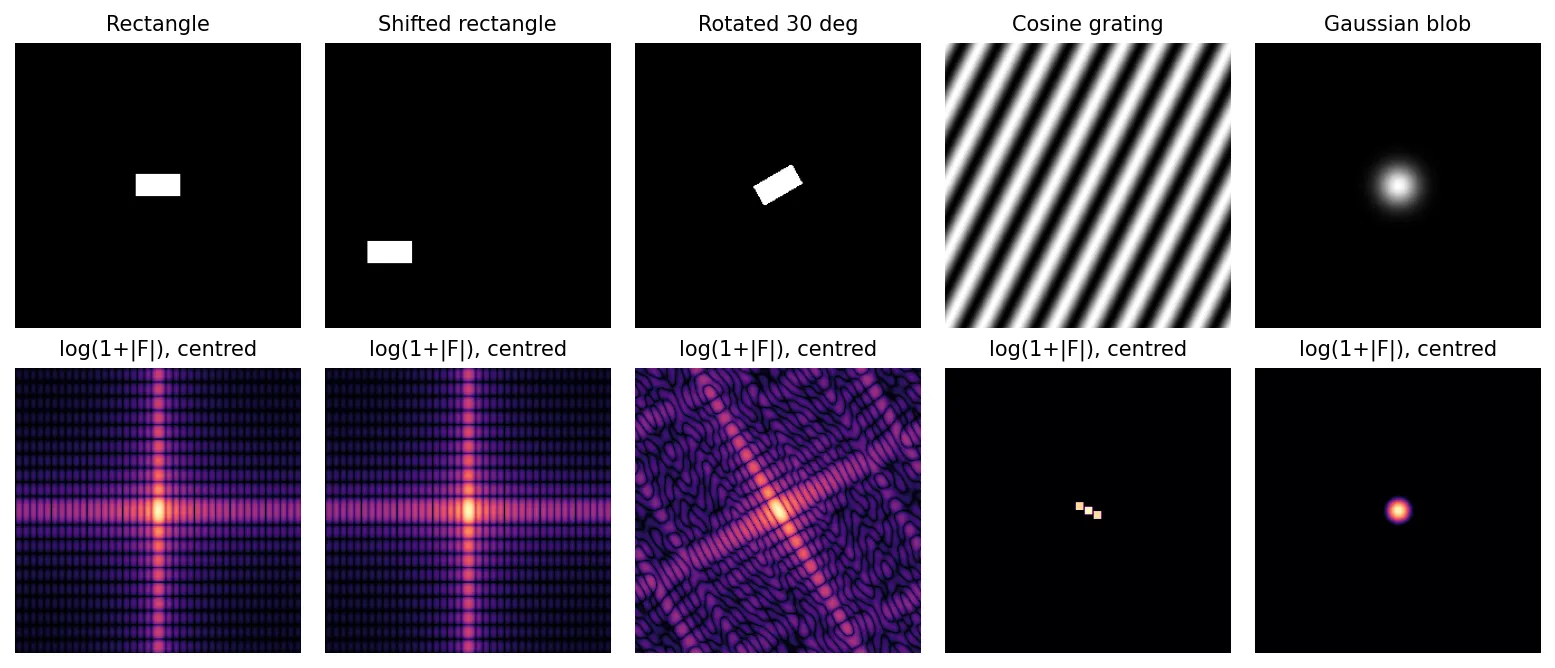

圖 4.2 顯示簡單圖案與頻譜的對應。矩形的轉換是二維 sinc：一個明亮的十字，沿著矩形短邊方向的那一臂比較長（空間中窄、頻率中寬）。平移矩形，頻譜完全不變；旋轉矩形，頻譜跟著旋轉。餘弦光柵只含一個二維頻率，所以頻譜只有三個點：DC 項與一對對稱的點。高斯函數轉換後仍是高斯函數。

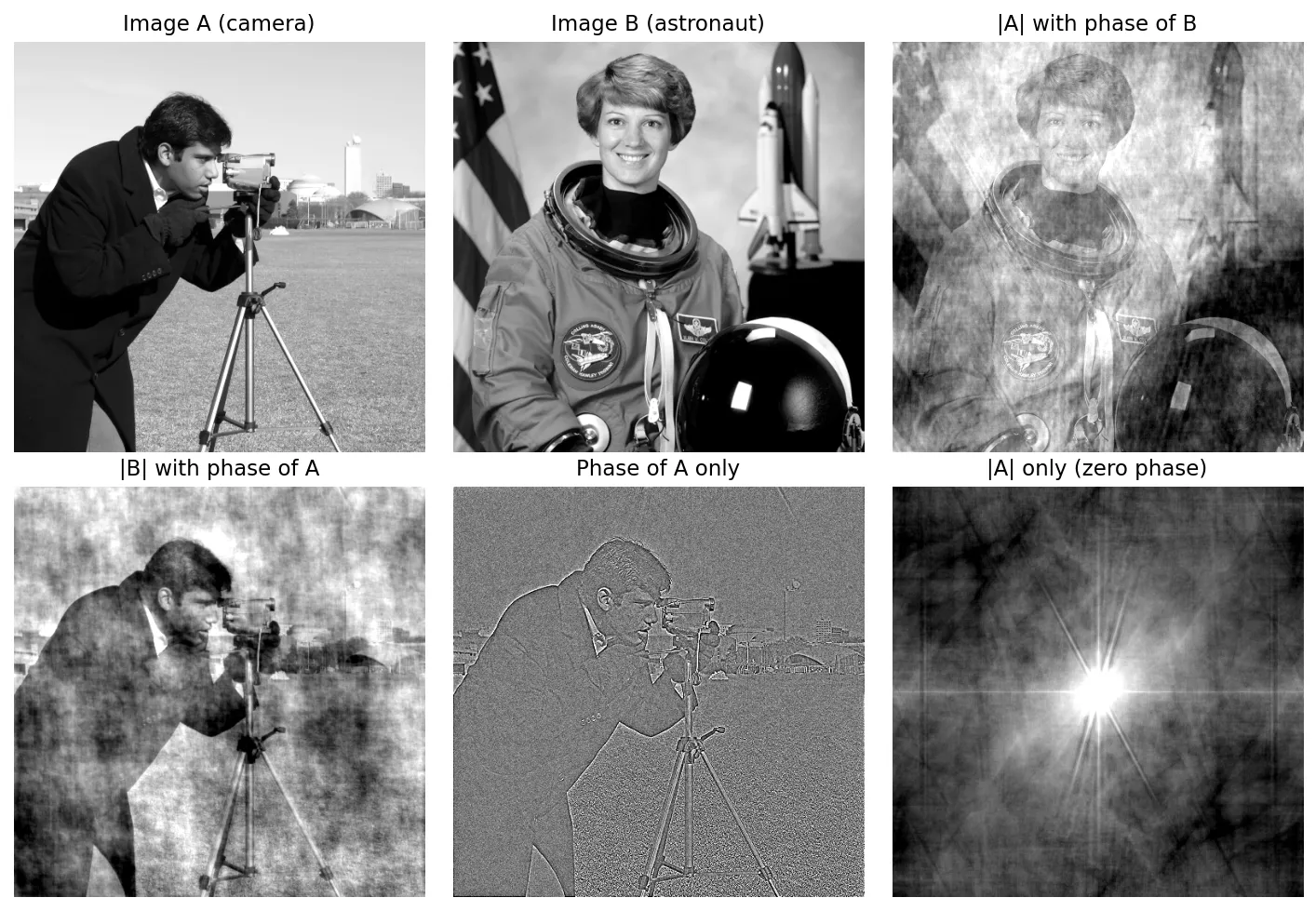

相位與大小的交換實驗

轉換中的哪一部分，承載了我們認得出來的內容？取兩張影像，保留其中一張的大小、另一張的相位，再做反轉換。Oppenheim 與 Lim 讓這個實驗廣為人知 [7]。

import numpy as np
from skimage import color, data, img_as_float

a = img_as_float(data.camera())
b = img_as_float(color.rgb2gray(data.astronaut()))
A, B = np.fft.fft2(a), np.fft.fft2(b)
mixed = np.real(np.fft.ifft2(np.abs(A) * np.exp(1j * np.angle(B))))
# 'mixed' looks like the astronaut, not the cameraman

結果非常明確：結構由相位承載。大小告訴你每個頻率上有多少能量，而大多數自然照片的這部分都差不多。相位告訴你各個波在哪裡對齊，而邊緣恰好就是許多波對齊的地方。這也是為什麼後面的濾波器都設計成不動相位。

二維卷積定理

離散版本的卷積定理為

$$(f \star h)(x, y) \Leftrightarrow F(u, v)\, H(u, v), \qquad (f \star h)(x, y) = \sum_{m=0}^{M-1}\sum_{n=0}^{N-1} f(m, n)\, h(x - m,\; y - n)$$

其中索引 $x - m$ 與 $y - n$ 要對 $M$、$N$ 取餘數。這是循環卷積（circular convolution）：DFT 假設影像無限重複，所以從右邊緣推出去的東西會從左邊冒出來。

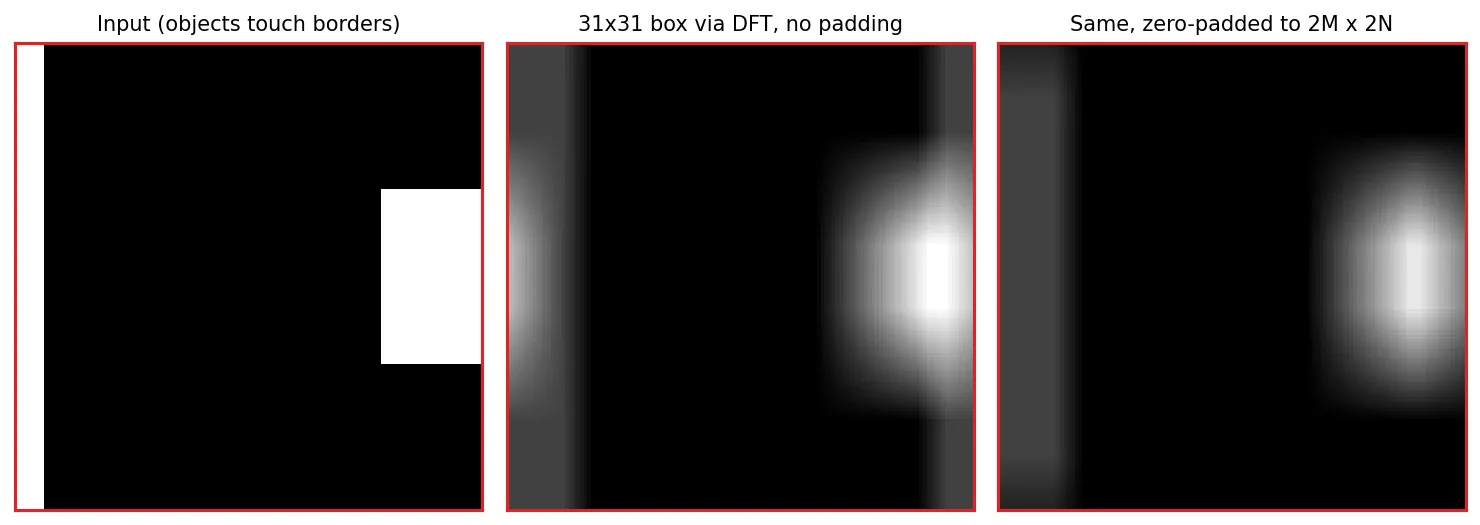

環繞誤差與填補

循環卷積並不是我們要的，它會把影像左右邊界的內容混在一起。這就是環繞誤差。解法是把兩個陣列都補零，讓週期之間的距離大到複本永遠不會碰在一起。若 $f$ 大小為 $A \times B$、$h$ 大小為 $C \times D$，則填補後的大小 $P \times Q$ 應滿足

$$P \ge A + C - 1, \qquad Q \ge B + D - 1$$

如果濾波器直接在頻域中指定、而且和影像一樣大，常見的選擇就是 $P = 2M$、$Q = 2N$。

頻域濾波基礎

白話版。 先轉換影像，再把每個頻率乘上一個代表「保留」或「移除」的數字，最後轉換回來。這一整份數字清單就是濾波器。

濾波步驟

給定 $M \times N$ 的影像 $f(x, y)$ 與濾波器轉移函數（transfer function）$H(u, v)$：

1. 選擇填補大小 $P = 2M$、$Q = 2N$。
2. 在影像後方補零（或補鏡像像素），得到 $P \times Q$ 的填補影像 $f_p(x, y)$。
3. 把 $f_p$ 乘上 $(-1)^{x+y}$，使其轉換中心化。
4. 計算 DFT，得到 $F(u, v)$。
5. 建立大小為 $P \times Q$、中心位於 $(P/2, Q/2)$ 的實數對稱濾波器 $H(u, v)$，並計算 $G(u, v) = H(u, v)\, F(u, v)$。
6. 計算 $g_p(x, y) = \operatorname{Re}\{\mathcal{F}^{-1}[G(u, v)]\}\,(-1)^{x+y}$。
7. 裁切左上角 $M \times N$ 的區域，得到 $g(x, y)$。

第 6 步取實部，只是丟掉浮點數捨入誤差造成的微小虛部；對實數影像與實數對稱濾波器而言，精確的結果本來就是實數。

import numpy as np

def filter_freq(f, H_of_D):
    """Filter image f with a radially symmetric, zero-phase transfer function.
    H_of_D maps a distance array D (from the centre of the P x Q grid) to H."""
    M, N = f.shape
    P, Q = 2 * M, 2 * N                                  # 1. padding size
    fp = np.zeros((P, Q)); fp[:M, :N] = f                # 2. zero-pad
    y, x = np.mgrid[0:P, 0:Q]
    fp = fp * (-1.0) ** (x + y)                          # 3. centre the transform
    F = np.fft.fft2(fp)                                  # 4. DFT
    D = np.hypot(y - P / 2, x - Q / 2)
    G = H_of_D(D) * F                                    # 5. multiply
    gp = np.real(np.fft.ifft2(G)) * (-1.0) ** (x + y)    # 6. inverse, undo centring
    return gp[:M, :N]                                    # 7. crop

補零之後再模糊，右側與下側邊緣會出現一條變暗的帶狀區域，因為濾波器把黑色像素也平均進來了。改用鏡像填補（np.pad(f, ..., mode="reflect")）可以避免這個問題，本章的繪圖程式就是這樣做的。

零相位濾波器

本章所有濾波器都是實數，並且對中心對稱。把一個複數乘上一個實數，只會縮放它的大小、不會改變它的角度（頂多正負號），所以這些濾波器只改變每個頻率留下多少，從不改變各個波在哪裡對齊。這類濾波器稱為零相移（zero-phase-shift）濾波器。看過圖 4.3 就知道為什麼必須如此：改變相位會讓邊緣跑掉。

空間濾波器與頻域濾波器的對應

由卷積定理，每個頻域濾波器 $H(u, v)$ 都對應一個空間卷積核 $h(x, y) = \mathcal{F}^{-1}\{H(u, v)\}$，每個空間卷積核也都有它的轉移函數。高斯是最乾淨的例子。在一維中，

$$H(u) = A\, e^{-u^2 / 2\sigma^2} \;\Leftrightarrow\; h(x) = \sqrt{2\pi}\,\sigma A\, e^{-2\pi^2 \sigma^2 x^2}$$

其中 $\sigma$ 是高斯在頻域中的寬度。頻域中寬的高斯，對應到空間中窄的卷積核，反之亦然。因此，一個常見的實務策略是：在頻域中設計（「讓 40 個循環以下通過」很容易描述），然後實作一個近似 $h$ 的小型空間卷積核。

什麼時候走頻域比較快？用 $k \times k$ 的卷積核做空間卷積，每個像素大約要 $k^2$ 次乘法；走 FFT 的話，每個像素的成本只隨 $\log(MN)$ 增加。小卷積核（3×3、5×5）走空間域划算；寬達數十個像素的卷積核，走 FFT 划算。

用低通頻域濾波器平滑影像

白話版。 低通濾波器保留慢的波、移除快的波，所以影像會變模糊。濾波器從「保留」降到「移除」的方式非常重要：降得太突然，就會產生漣漪。

令 $D(u, v)$ 為與 $P \times Q$ 頻率矩形中心的距離，

$$D(u, v) = \sqrt{(u - P/2)^2 + (v - Q/2)^2}$$

並令 $D_0 > 0$ 為截止頻率（cutoff frequency）。

理想低通濾波器（ILPF）

$$H(u, v) = \begin{cases} 1 & D(u, v) \le D_0 \\ 0 & D(u, v) > D_0 \end{cases}$$

它讓半徑 $D_0$ 的圓內所有頻率通過，圓外全部擋掉。選擇 $D_0$ 的一個好方法，是看它保留了總功率的多少比例：$\alpha = 100 \sum_{D \le D_0} P(u, v) / \sum_{u, v} P(u, v)$。

巴特沃斯低通濾波器（BLPF）

$$H(u, v) = \frac{1}{1 + [D(u, v) / D_0]^{2n}}$$

其中 $n$ 是階數（order）。在 $D = D_0$ 時濾波器值恰為 $0.5$。$n$ 小時衰減平緩；$n \to \infty$ 時 BLPF 趨近理想濾波器。

高斯低通濾波器（GLPF）

$$H(u, v) = e^{-D^2(u, v) / 2D_0^2}$$

其中 $D_0$ 扮演 $\sigma$ 的角色。在 $D = D_0$ 時濾波器值為 $e^{-1/2} \approx 0.607$。

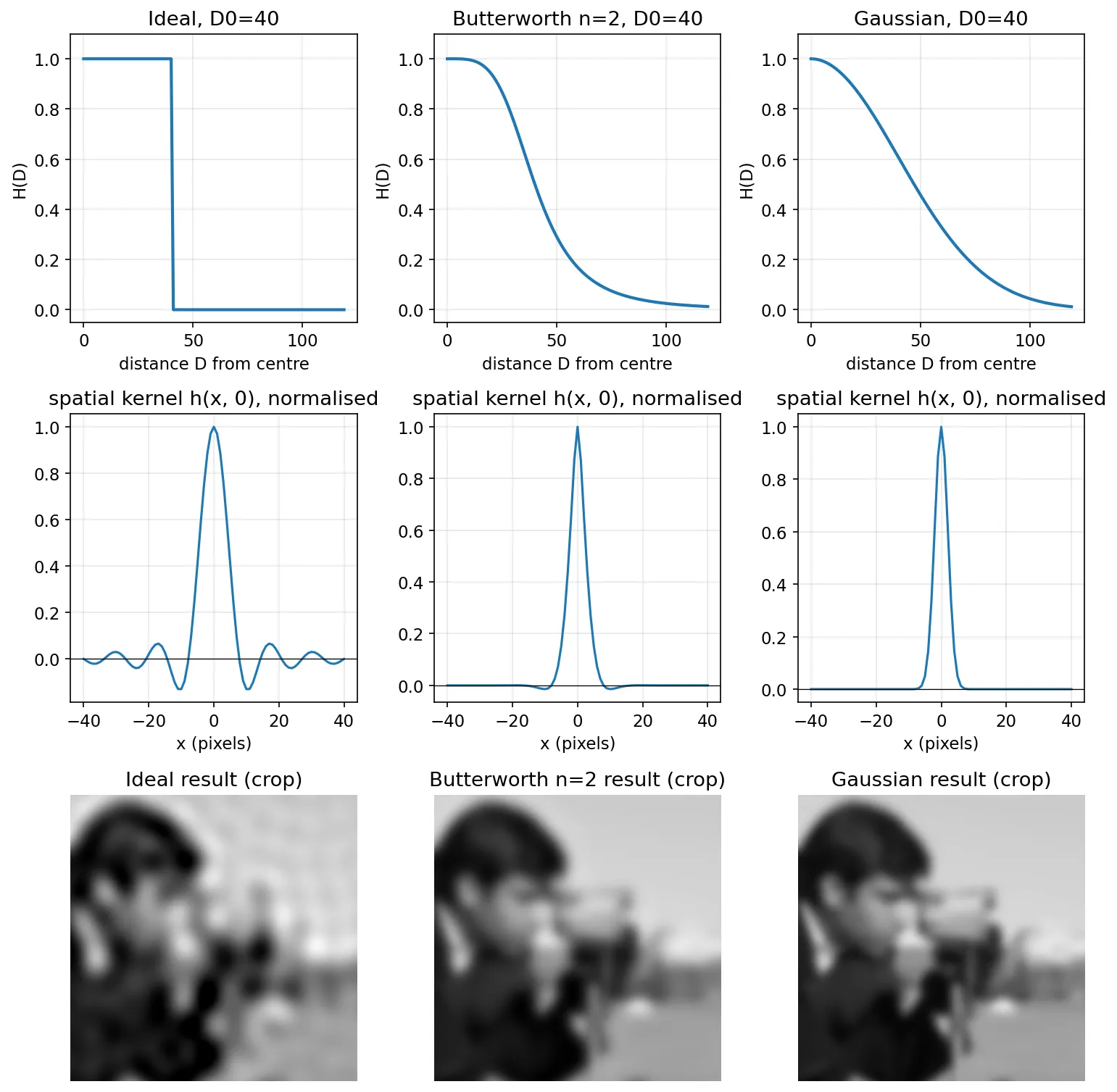

振鈴

圖 4.5 以相同的截止頻率比較三者。理想濾波器產生明顯的振鈴：邊緣的淡淡分身一圈圈向外重複，就像往池塘丟石頭激起的漣漪。原因正是前面提過的方框與 sinc 轉換對。頻域中的陡峭截止，對應到一個中央主瓣、外圍環繞正負交替旁瓣的空間卷積核。邊緣與這種卷積核卷積之後，旁邊就會畫出一串淡淡的明暗回音。

高斯則是另一個極端：它的空間卷積核也是高斯，永遠為正，所以絕不會振鈴。巴特沃斯介於兩者之間：1 階完全沒有振鈴，2 階有幾乎看不見的負旁瓣，階數越高振鈴越明顯。2 階是在陡峭截止與乾淨結果之間常見的折衷。

D0 = 40
ideal  = lambda D: (D <= D0).astype(float)
butter = lambda D, n=2: 1 / (1 + (D / D0) ** (2 * n))
gauss  = lambda D: np.exp(-D**2 / (2 * D0**2))
smooth = filter_freq(f, gauss)

低通濾波有很多不起眼但實用的用途：把低解析度掃描中斷掉的字跡筆畫連起來、柔化人像的皮膚紋理，以及壓抑遙測影像中的掃描線紋路。

用高通濾波器銳化影像

白話版。 高通濾波器正好相反：它丟掉慢的波、保留快的波，所以只剩下邊緣與紋理。把其中一部分加回原圖，影像看起來就更清晰。

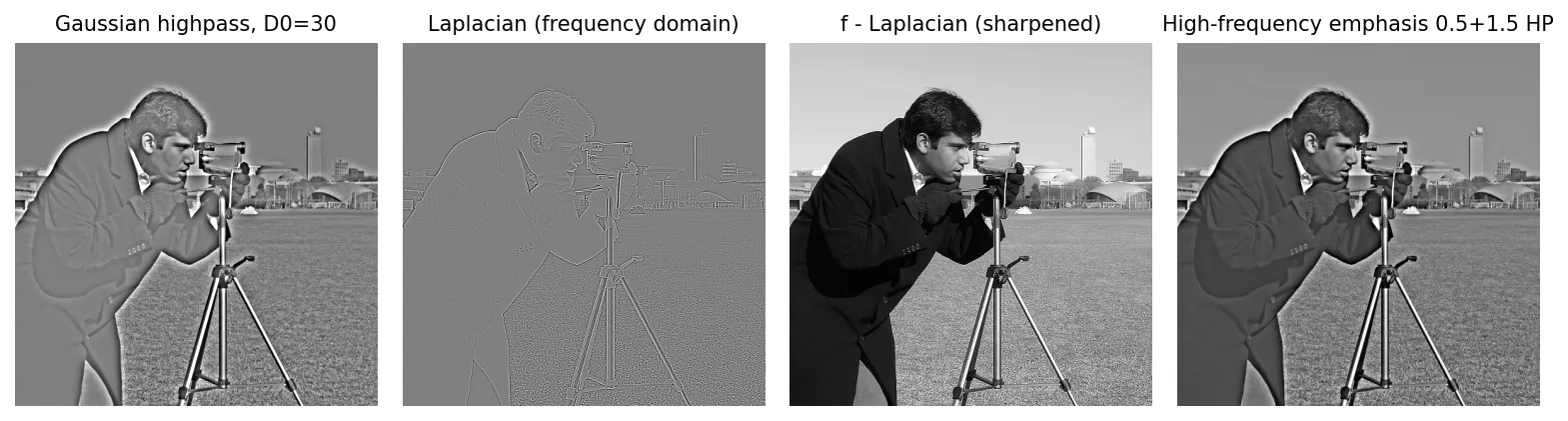

理想、巴特沃斯與高斯高通濾波器

每個高通濾波器都可以由低通濾波器得到：

$$H_{\mathrm{HP}}(u, v) = 1 - H_{\mathrm{LP}}(u, v)$$

所以高斯高通為 $1 - e^{-D^2/2D_0^2}$，巴特沃斯高通為 $1 / (1 + [D_0 / D]^{2n})$，理想高通則是圓內為 0、圓外為 1。振鈴的道理一樣：理想的會振鈴，高斯的不會。由於高通濾波器令 $H(0,0) = 0$，輸出的平均值為零，所以平坦區域在顯示縮放後會變成灰色（零）。

頻域中的拉普拉斯運算子

第 3 章的拉普拉斯運算子（Laplacian）$\nabla^2 f = \partial^2 f / \partial x^2 + \partial^2 f / \partial y^2$ 也有轉移函數。微分等於把轉換乘上 $j 2\pi u$，在兩個方向各微分兩次，得到

$$H(u, v) = -4\pi^2 \left[(u - P/2)^2 + (v - Q/2)^2\right] = -4\pi^2 D^2(u, v)$$

此處頻率以「每張影像的循環數」為單位。銳化後的影像為 $g(x, y) = f(x, y) - \nabla^2 f(x, y)$；用減號是因為 $H$ 的中心為負。實務上拉普拉斯的輸出比 $f$ 大得多，相減前必須先把兩者縮放到可比較的範圍（例如 $f$ 在 $[0, 1]$，$\nabla^2 f$ 除以其最大絕對值）。

反銳化遮罩、高提升與高頻強調

反銳化遮罩（unsharp masking）先減去模糊版本得到細節「遮罩」，再把它加回去：

$$g_{\mathrm{mask}}(x, y) = f(x, y) - f_{\mathrm{LP}}(x, y), \qquad g(x, y) = f(x, y) + k\, g_{\mathrm{mask}}(x, y)$$

其中 $f_{\mathrm{LP}}$ 是低通濾波後的 $f$，$k \ge 0$ 是權重（$k = 1$：反銳化遮罩；$k > 1$：高提升，high-boost）。在頻域中，整個操作只是一個轉移函數 $H = 1 + k\, H_{\mathrm{HP}}$。把它一般化，就得到高頻強調（high-frequency emphasis）：

$$H_{\mathrm{HFE}}(u, v) = k_1 + k_2\, H_{\mathrm{HP}}(u, v)$$

其中 $k_1 \ge 0$ 控制低頻（以及 DC 項）留下多少，$k_2 \ge 0$ 控制高頻被放大多少。選 $k_1 \lt 1$ 也會降低整體對比，所以高頻強調之後常接著做直方圖等化（histogram equalization）。

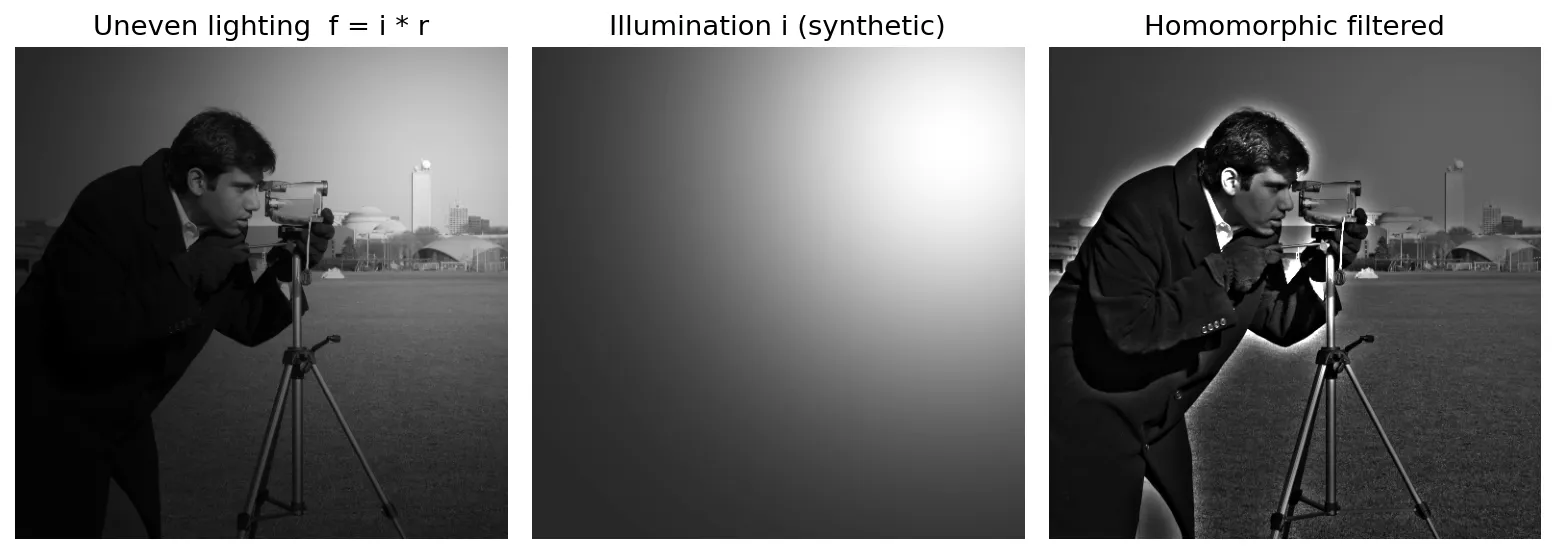

同態濾波

一個簡單的成像模型說，每個像素是照度（illumination）$i(x, y)$（照到場景上的光有多少）與反射率（reflectance）$r(x, y)$（表面反射多少光）的乘積：$f = i \cdot r$。照度在場景中變化緩慢；反射率則在物體邊界處劇烈變化。我們想壓低照度、加強反射率，但乘積的傅立葉轉換並不等於轉換的乘積。

Oppenheim、Schafer 與 Stockham 提出的技巧 [8] 是先取對數，把乘積變成和：

$$z(x, y) = \ln f(x, y) = \ln i(x, y) + \ln r(x, y)$$

接著用一個對低頻與高頻有不同處理的轉移函數對 $z$ 濾波，最後取指數：

$$s = \mathcal{F}^{-1}\{H\, Z\}, \qquad g(x, y) = e^{s(x, y)}, \qquad H(u, v) = (\gamma_H - \gamma_L)\left[1 - e^{-c\, D^2(u, v) / D_0^2}\right] + \gamma_L$$

其中 $\gamma_L \lt 1$ 削弱低頻（照度），$\gamma_H > 1$ 放大高頻（反射率），$c$ 控制過渡的陡峭程度，$D_0$ 控制過渡的位置。結果同時壓縮了動態範圍、又增強了對比。

def homomorphic(f, gL=0.4, gH=1.6, c=1.0, D0=30, eps=1e-3):
    z = np.log(f + eps)                       # eps avoids log(0)
    H = lambda D: (gH - gL) * (1 - np.exp(-c * D**2 / D0**2)) + gL
    return np.exp(filter_freq(z, H)) - eps

選擇性濾波

白話版。 有時候問題不在於「細節太多」或「太少」，而是某個特定、重複出現的花紋，例如電子干擾造成的條紋。在頻譜中，這種花紋只是幾個亮點。選擇性濾波器只移除那幾個點，其他什麼都不動。

帶拒與帶通濾波器

帶拒（bandreject）濾波器移除以半徑 $C_0$ 為中心、寬度為 $W$ 的一圈頻率。高斯版本為

$$H_{\mathrm{BR}}(u, v) = 1 - \exp\!\left[-\left(\frac{D^2(u, v) - C_0^2}{D(u, v)\, W}\right)^{2}\right]$$

$n$ 階巴特沃斯版本為

$$H_{\mathrm{BR}}(u, v) = \frac{1}{1 + \left[\dfrac{D(u, v)\, W}{D^2(u, v) - C_0^2}\right]^{2n}}$$

其中 $C_0$ 是環的中心半徑，$W$ 是環的寬度。帶通（bandpass）濾波器只保留那一圈：$H_{\mathrm{BP}} = 1 - H_{\mathrm{BR}}$。環狀濾波器適合在所有方向上都出現在固定距離的雜訊，但這在實務中並不常見。

陷波濾波器

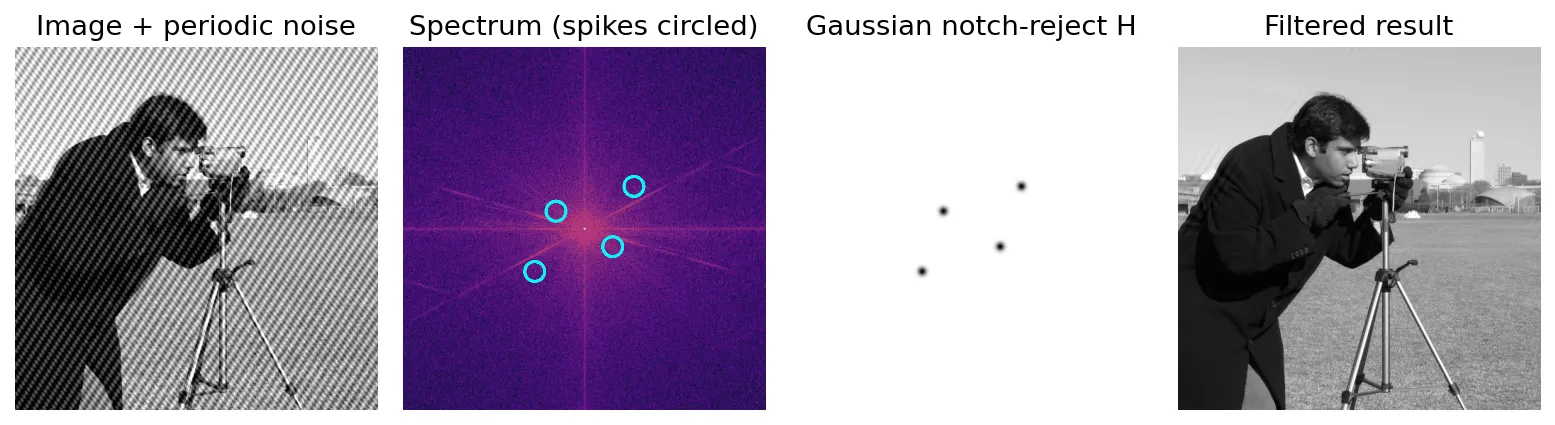

陷波濾波器（notch filter）只作用在選定頻率周圍的小鄰域。由於實數影像的頻譜共軛對稱，每個陷波都必須搭配它對中心的鏡像。具有 $Q$ 對陷波的陷波拒斥濾波器，是由多個中心移到亮點位置的高通濾波器相乘而成：

$$H_{\mathrm{NR}}(u, v) = \prod_{k=1}^{Q} H_k(u, v)\, H_{-k}(u, v)$$

其中 $H_k$ 是中心位於 $(u_k, v_k)$ 的高通濾波器（理想、巴特沃斯或高斯），$H_{-k}$ 是中心位於 $(-u_k, -v_k)$ 的同一個濾波器，兩者都相對於頻率矩形的中心量測。距離為

$$D_k(u, v) = \sqrt{(u - P/2 - u_k)^2 + (v - Q/2 - v_k)^2}, \qquad D_{-k}(u, v) = \sqrt{(u - P/2 + u_k)^2 + (v - Q/2 + v_k)^2}$$

陷波通過濾波器為 $1 - H_{\mathrm{NR}}$。套用陷波通過濾波器再反轉換，可以單獨取出干擾花紋本身，用來確認你移除的是雜訊而不是影像內容。

import numpy as np
from skimage import data, img_as_float

f = img_as_float(data.camera())
M, N = f.shape
y, x = np.mgrid[0:M, 0:N]
g = f + 0.2 * np.cos(2 * np.pi * (40 * x / N + 25 * y / M))   # add a ripple

G = np.fft.fftshift(np.fft.fft2(g))
u, v = y - M // 2, x - N // 2               # centred frequency coordinates
H = np.ones((M, N))
for uk, vk in [(25, 40)]:                    # spike location (row, column offset)
    for s in (+1, -1):                       # the conjugate-symmetric partner
        Dk = np.hypot(u - s * uk, v - s * vk)
        H *= 1 - np.exp(-Dk**2 / (2 * 4.0**2))   # Gaussian notch reject
out = np.real(np.fft.ifft2(np.fft.ifftshift(G * H)))

這裡刻意不做填補。干擾在整張影像上是週期性的，填補反而會把它的亮點抹散到許多頻率樣本上，降低陷波的效果。

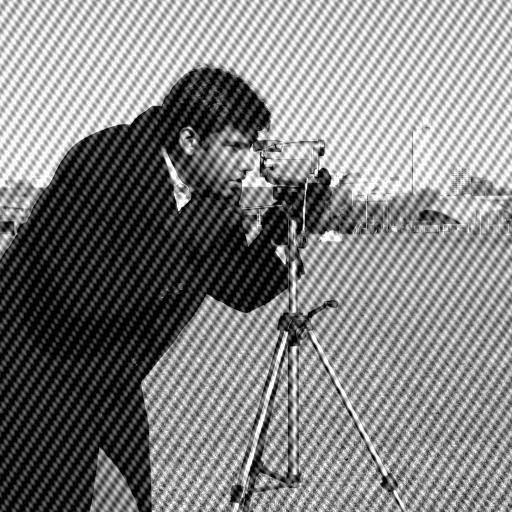

拖動滑桿，直接比較受干擾與濾波後的影像：

含週期性雜訊陷波濾波後

實作

白話版。 二維 DFT 可以拆成許多一維 DFT 來算；反 DFT 可以用正向轉換的程式來算；而 FFT 演算法讓每一次一維轉換快上非常多。

可分離性

二維的核 $e^{-j 2\pi(ux/M + vy/N)}$ 可以分解成 $e^{-j 2\pi ux/M}\, e^{-j 2\pi vy/N}$，所以

$$F(u, v) = \sum_{x=0}^{M-1} e^{-j 2\pi ux/M} \underbrace{\sum_{y=0}^{N-1} f(x, y)\, e^{-j 2\pi vy/N}}_{F(x,\, v)}$$

其中 $F(x, v)$ 是第 $x$ 列的一維 DFT。先對每一列做一維 DFT，再對結果的每一行做一維 DFT。只要有一維的 FFT 函式，就能組出二維的。

用正向轉換計算反 DFT

把反轉換公式取共軛，再乘上 $MN$：

$$MN\, f^*(x, y) = \sum_{u=0}^{M-1}\sum_{v=0}^{N-1} F^*(u, v)\, e^{-j 2\pi\left(\frac{ux}{M} + \frac{vy}{N}\right)}$$

右邊正是 $F^*$ 的正向 DFT。所以：把 $F$ 取共軛、做正向轉換、除以 $MN$，再取一次共軛。對實數影像而言，最後那次共軛可以省略。

import numpy as np
F = np.fft.fft2(np.random.default_rng(1).random((8, 8)))
f_back = np.conj(np.fft.fft2(np.conj(F))) / F.size
print(np.allclose(f_back, np.fft.ifft2(F)))   # True

快速傅立葉轉換

照定義計算一維 DFT，大約需要 $M^2$ 次複數乘法與加法：$M$ 個輸出，每個都是 $M$ 項的和。Cooley 與 Tukey 的 FFT [4] 在 $M$ 為 2 的冪次時，把成本降到大約 $M \log_2 M$。核心想法是分而治之：把總和拆成偶數索引與奇數索引兩半，

$$F(u) = F_{\mathrm{even}}(u) + W_M^{u}\, F_{\mathrm{odd}}(u), \qquad F(u + M/2) = F_{\mathrm{even}}(u) - W_M^{u}\, F_{\mathrm{odd}}(u)$$

其中 $W_M = e^{-j 2\pi / M}$，$F_{\mathrm{even}}$、$F_{\mathrm{odd}}$ 是長度 $M/2$ 的 DFT。每個半長度的 DFT 再繼續拆，直到長度為 1。總共有 $\log_2 M$ 層，每層的成本約為 $M$ 次運算。

兩者的成本比 $M^2 / (M \log_2 M) = M / \log_2 M$ 成長得很快。$M = 1024$ 時約為 100；對 $1024 \times 1024$ 的影像，直接做二維轉換（成本 $(MN)^2$）與用 FFT（成本 $MN \log_2 MN$）相比，比值約為 50,000。在筆電上就能明顯看出差異：

import time
x = np.random.default_rng(2).standard_normal(4096)
t0 = time.perf_counter(); dft(x); t1 = time.perf_counter(); np.fft.fft(x); t2 = time.perf_counter()
print(f"direct {t1 - t0:.3f}s  fft {t2 - t1:.5f}s")   # e.g. ~0.7 s vs ~0.2 ms

現代函式庫遠遠超越教科書上的基數 2（radix-2）演算法。Frigo 與 Johnson 介紹的 FFTW [6] 能處理任意長度，在執行時實際量測哪個演算法在這台機器上最快再做選擇，並自動產生小型的「codelet」核心程式。實務上，質因數都很小（2、3、5、7）的長度很快，大質數則較慢。scipy.fft.next_fast_len 會傳回一個合適的填補大小。

現代觀點

傅立葉轉換比本系列中任何其他工具都古老，卻老得特別好。深度學習並沒有取代它；相反地，傅立葉的想法以三種角色回歸：作為計算卷積的方法、作為建構具有全域視野之網路層的方法，以及作為理解網路學到什麼、在哪裡失敗的透鏡。

值得一讀的綜述與回顧

• Unser，〈Sampling — 50 years after Shannon〉[3]。 回顧取樣理論從 Shannon 的帶限模型，一路發展到現代的樣條與平移不變空間（shift-invariant space）表述。重點：理想的 sinc 內插只是數學上的理想化；實際系統使用緊湊的核心搭配相應的前置濾波器，而其近似誤差可以在傅立葉域中精確分析。這是從本章的取樣定理通往實際重取樣程式碼的最佳橋樑。
• Heideman、Johnson 與 Burrus，〈Gauss and the history of the fast Fourier transform〉[5]。 一篇歷史回顧，把類 FFT 演算法追溯到高斯約 1805 年未發表的手稿，以及 1965 年前的多次重新發現。重點：這個演算法的想法很簡單，被發現過很多次；1965 年真正改變的是數位電腦讓它變得重要。
• Xu、Zhang 與 Luo，〈Overview frequency principle/spectral bias in deep learning〉[13]。 一篇關於頻率原則（frequency principle）的綜述：以梯度下降訓練的神經網路，傾向先擬合目標的低頻成分、之後才擬合高頻成分。文中整理了這個現象背後的理論與實驗，以及它在演算法設計上的應用。重點：神經網路在訓練過程中有點像一個慢慢打開的低通濾波器。
• Kovachki 等人，〈Neural Operator: Learning Maps Between Function Spaces〉[15]。 一篇完整而深入的神經算子（neural operator）專論。神經算子學習的是函數之間的映射，而不是固定大小陣列之間的映射，傅立葉神經算子是其四種主要參數化方式之一。重點：用頻率響應來參數化一層網路，可以讓它在很大程度上不受網格解析度影響，這正是本章「濾波 = 在頻域中相乘」想法的直系後代。

傅立葉轉換作為快速卷積引擎

卷積定理保證大型卷積可以變成便宜的乘法。Mathieu、Henaff 與 LeCun [9] 把這一點用在卷積神經網路上：他們在 GPU 上把卷積算成 FFT 之間的逐點乘積，並重複使用每個轉換過的特徵圖，回報了大幅的訓練加速。如今多數 CNN 使用 3×3 的小卷積核，此時直接做空間卷積通常較快，所以 FFT 卷積主要用於大型卷積核。前面「空間濾波器與頻域濾波器的對應」一節的推論在這裡完全適用。

具有全域感受野的傅立葉層

頻域中的逐點乘積會影響每一個像素，所以單一個傅立葉層就擁有整張影像的感受野（receptive field）。好幾種架構利用了這一點。Fast Fourier Convolution [10] 加入一個全域分支，直接在影像層級的頻譜上運算，把全域資訊混入每一層。Global Filter Networks [11] 把視覺 Transformer 的自注意力換成正是本章的步驟：二維 FFT、與一個可學習的全域濾波器逐元素相乘、再做反 FFT，成本對 token 數量為對數線性。Fourier Neural Operator [14] 在截斷後的一組低頻上使用可學習的濾波器來解偏微分方程；由於權重存在於頻率空間中，訓練好的模型可以在比訓練時更細的網格上使用。這些名副其實就是可學習的頻域濾波器。

另一條相關的路線直接在轉換係數上運作。Xu 等人 [16] 把常見有損影像編碼已經算好的區塊離散餘弦轉換（DCT）係數直接餵給網路，並學習要保留哪些頻率通道。他們發現許多高頻通道可以丟掉而幾乎不損失準確率，這與頻率原則一致。

頻譜偏差

Rahaman 等人 [12] 證明深度 ReLU 網路偏好學習低頻函數：高頻成分學得較晚，也較不穩健。搭配 [13] 的綜述，可以得到一個實用的心智模型：網路很擅長目標函數的「貝斯」，但要把「鈸」學好，就需要更多訓練、更多資料或特殊的輸入編碼。這也解釋了為什麼以座標為輸入的網路，除非先把輸入座標映射成正弦形式的傅立葉特徵（Fourier features），否則常常難以表現細緻的紋理 [20]。

混疊在深度網路中捲土重來

步幅卷積與池化都是降取樣，而沒有低通前置濾波的降取樣就會混疊，跟圖 4.1 一模一樣。Zhang [17] 指出，標準 CNN 對一個像素的平移出乎意料地敏感，原因正在於此；而在每次降取樣前插入一個小模糊（也就是教科書裡的抗混疊濾波器），可以改善平移不變性，在他的實驗中也提升了影像分類準確率。Karras 等人 [18] 追查到一個現象：生成影像的細節似乎黏在像素座標上，而不是隨著畫面中的表面移動，其根源是生成器內部的混疊。他們的無混疊（alias-free）設計把特徵圖當作連續訊號的取樣，並在每個非線性運算與重取樣步驟周圍套用精心設計的低通濾波器。

頻率假影就像指紋

生成器需要上取樣，而沒有適當內插濾波器的上取樣，會在頻譜中留下週期性的花紋，很像圖 4.8 中的亮點。Frank 等人 [19] 發現，GAN 生成的影像在頻域中有強烈且一致的假影，並追溯到上取樣操作，據此建立了簡單又準確的偵測器。更廣泛的啟示是：觀察頻譜這個本章最古老的診斷工具，至今仍是看出生成模型哪裡出錯的最快方法之一。

沒有改變的部分

對於已經很清楚的問題，深度學習並沒有取代傳統的頻域濾波。移除已知的週期性干擾、縮放前的抗混疊、快速的大卷積核模糊，以及同態照明校正，至今仍然用本章這些明確的濾波器來做，因為它們精確、快速、而且不需要訓練資料。改變的是，這些同樣的想法如今被內建到網路架構中，也被用來解釋網路的行為。

重點整理

• 傅立葉轉換把訊號改寫成波的總和。低頻承載平滑結構；高頻承載邊緣、紋理與雜訊。
• 取樣會把頻譜週期性地複製。取樣頻率要超過最高頻率的兩倍（奈奎斯特取樣率），或先模糊，否則會出現無法復原的混疊與摩爾紋。
• DFT 把影像當成週期性的，因此得到循環卷積；要填補到至少 $A + C - 1$（通常是 $2M \times 2N$）以避免環繞誤差。
• 平移只改變相位；旋轉使頻譜旋轉；實數影像的頻譜共軛對稱；而大部分可辨識的結構存在相位中。
• 濾波就是「轉換、乘上實數對稱的 $H$、反轉換、裁切」。陡峭截止會振鈴；高斯不會；巴特沃斯介於兩者之間。
• 高通、拉普拉斯、高頻強調與同態濾波器用來銳化或平衡照明；陷波濾波器能精準移除週期性干擾。
• FFT 把每次一維轉換的成本從 $O(M^2)$ 降到 $O(M \log M)$，可分離性則讓二維轉換由一維轉換組成。
• 在深度學習中，傅立葉的想法支撐了快速卷積、全域濾波層與神經算子，也解釋了頻譜偏差、CNN 中的混疊與 GAN 的假影。

練習

1. 一個一維訊號含有每公尺 3、7、12 個循環的成分。你每 0.1 公尺取樣一次。哪些成分能正確保留？每個混疊成分會出現在什麼頻率？

提示

取樣率是每公尺 10 個樣本，所以奈奎斯特上限是每公尺 5 個循環。3 個循環的成分沒問題。其他成分要減去 10 的倍數，摺回 $[-5, 5]$：7 會變成 $7 - 10 = -3$，也就是每公尺 3 個循環；12 會變成 $12 - 10 = 2$ 個循環。這時 7 個循環的成分和真正 3 個循環的成分已無法區分。

2. 證明：若 $f(x, y)$ 是實數且對稱，即 $f(x, y) = f(-x, -y)$（索引對 $M$、$N$ 取餘數），則它的 DFT 是實數。用 NumPy 建一個對稱陣列加以驗證。

提示

對任何實數 $f$，共軛對稱給出 $F(-u,-v) = F^*(u,v)$。在定義中代入 $x \to -x$、$y \to -y$，由 $f$ 的對稱性得到 $F(-u,-v) = F(u,v)$。兩者合起來 $F = F^*$，所以 $F$ 是實數。驗證時，對隨機陣列 a 建立 g = a + np.roll(a[::-1, ::-1], 1, axis=(0, 1))，確認 np.abs(np.fft.fft2(g).imag).max() 趨近於零。

3. 使用 filter_freq 函式，以 $D_0 = 30$、階數 1、2、5、20 的巴特沃斯低通濾波器處理攝影師影像。從第幾階開始能明顯看到振鈴？畫出每個濾波器空間卷積核的中央列，並與你看到的現象對照。

提示

把中心化的濾波器做反轉換，再移回中央，就得到卷積核。當卷積核出現明顯的負旁瓣時就會振鈴。1 階完全沒有，2 階只有很小的旁瓣，到了 5 至 20 階，旁瓣已接近理想濾波器。

4. 你要用 FFT 以 51 × 51 的空間卷積核濾波一張 300 × 400 的影像。避免環繞誤差的最小填補大小是多少？你會選這個大小，還是稍大一點的？為什麼？

提示

最小值是 $(300 + 51 - 1) \times (400 + 51 - 1) = 350 \times 450$。兩者都可以，但只含小質因數的長度在 FFT 函式庫中較快。$350 = 2 \cdot 5^2 \cdot 7$、$450 = 2 \cdot 3^2 \cdot 5^2$ 本身就已符合，所以是好選擇；scipy.fft.next_fast_len 可以確認這一點。

5. 拍攝（或合成）一張含有兩種不同週期干擾的影像。設計一個只移除其中一種的陷波拒斥濾波器，再用對應的陷波通過濾波器顯示被你移除的花紋。陷波的半徑該怎麼選？

提示

在對數頻譜中找出亮點，忽略 DC 峰值與座標軸上的線條，並記得每個亮點都有鏡像雙胞胎。半徑剛好能蓋住亮點擴散範圍時效果最好：太小會留下殘餘條紋，太大會移除那些頻率附近的影像內容。陷波通過的輸出應該是乾淨的條紋，看不到任何場景。

6. 運用本章的觀念解釋：為什麼在每個步幅為 2 的層之前插入模糊，可以讓 CNN 在輸入影像平移一個像素時輸出更穩定？

提示

步幅 2 的降取樣讓取樣率減半，高於新奈奎斯特上限的頻率會以混疊的形式摺回來。平移一個像素會改變這些成分的相位，經過混疊後就改變了低頻輸出，於是後面的層看到不同的訊號。先用低通濾波器移除這些頻率，平移對輸出的影響就小得多。參見 [17]。

參考文獻

1. R. C. Gonzalez and R. E. Woods, Digital Image Processing, 4th ed., Pearson, 2018, Ch. 4. publisher page
2. C. E. Shannon, “Communication in the presence of noise,” Proceedings of the IRE, vol. 37, no. 1, pp. 10–21, 1949. doi
3. M. Unser, “Sampling—50 years after Shannon,” Proceedings of the IEEE, vol. 88, no. 4, pp. 569–587, 2000. doi
4. J. W. Cooley and J. W. Tukey, “An algorithm for the machine calculation of complex Fourier series,” Mathematics of Computation, vol. 19, no. 90, 1965. doi
5. M. T. Heideman, D. H. Johnson and C. S. Burrus, “Gauss and the history of the fast Fourier transform,” IEEE ASSP Magazine, vol. 1, no. 4, pp. 14–21, 1984. doi
6. M. Frigo and S. G. Johnson, “The design and implementation of FFTW3,” Proceedings of the IEEE, vol. 93, no. 2, 2005. doi
7. A. V. Oppenheim and J. S. Lim, “The importance of phase in signals,” Proceedings of the IEEE, vol. 69, no. 5, 1981. doi
8. A. V. Oppenheim, R. W. Schafer and T. G. Stockham, “Nonlinear filtering of multiplied and convolved signals,” Proceedings of the IEEE, vol. 56, no. 8, pp. 1264–1291, 1968. doi
9. M. Mathieu, M. Henaff and Y. LeCun, “Fast training of convolutional networks through FFTs,” arXiv:1312.5851, 2013. arXiv
10. L. Chi, B. Jiang and Y. Mu, “Fast Fourier convolution,” Advances in Neural Information Processing Systems (NeurIPS), vol. 33, 2020. proceedings
11. Y. Rao, W. Zhao, Z. Zhu, J. Lu and J. Zhou, “Global filter networks for image classification,” NeurIPS, 2021. arXiv
12. N. Rahaman, A. Baratin, D. Arpit, F. Draxler, M. Lin, F. A. Hamprecht, Y. Bengio and A. Courville, “On the spectral bias of neural networks,” ICML, 2019. arXiv
13. Z.-Q. J. Xu, Y. Zhang and T. Luo, “Overview frequency principle/spectral bias in deep learning,” arXiv:2201.07395, 2022. arXiv
14. Z. Li, N. Kovachki, K. Azizzadenesheli, B. Liu, K. Bhattacharya, A. Stuart and A. Anandkumar, “Fourier neural operator for parametric partial differential equations,” arXiv:2010.08895, 2020. arXiv
15. N. Kovachki, Z. Li, B. Liu, K. Azizzadenesheli, K. Bhattacharya, A. Stuart and A. Anandkumar, “Neural operator: Learning maps between function spaces,” Journal of Machine Learning Research, vol. 24, 2023. arXiv
16. K. Xu, M. Qin, F. Sun, Y. Wang, Y.-K. Chen and F. Ren, “Learning in the frequency domain,” CVPR, 2020. arXiv
17. R. Zhang, “Making convolutional networks shift-invariant again,” ICML, 2019. arXiv
18. T. Karras, M. Aittala, S. Laine, E. Härkönen, J. Hellsten, J. Lehtinen and T. Aila, “Alias-free generative adversarial networks,” arXiv:2106.12423, 2021. arXiv
19. J. Frank, T. Eisenhofer, L. Schönherr, A. Fischer, D. Kolossa and T. Holz, “Leveraging frequency analysis for deep fake image recognition,” ICML, 2020. arXiv
20. M. Tancik, P. P. Srinivasan, B. Mildenhall, S. Fridovich-Keil, N. Raghavan, U. Singhal, R. Ramamoorthi, J. T. Barron and R. Ng, “Fourier features let networks learn high frequency functions in low dimensional domains,” arXiv:2006.10739, 2020. arXiv
