深度學習的數位影像處理介紹

2024年2月18日更新於 2026年10月4日6 分鐘#computer-vision#image-processing#deep-learning#foundation-models

2026 年 10 月更新： 本文原寫於 2024 年 2 月，主體保留原樣。這次補充了 ViT 之後的骨幹網路（Swin、ConvNeXt、DINOv2／v3、Vision Mamba）、分割基礎模型 SAM 系列，以及 CLIP、多模態大型語言模型與擴散模型如何讓「一個任務一個模型」轉向「一個基礎模型＋提示」，並更正了 ResNet 層數與 CNN 年份的描述。

對影像處理的任務進行介紹
Feb 17 2024

影像處理的任務介紹

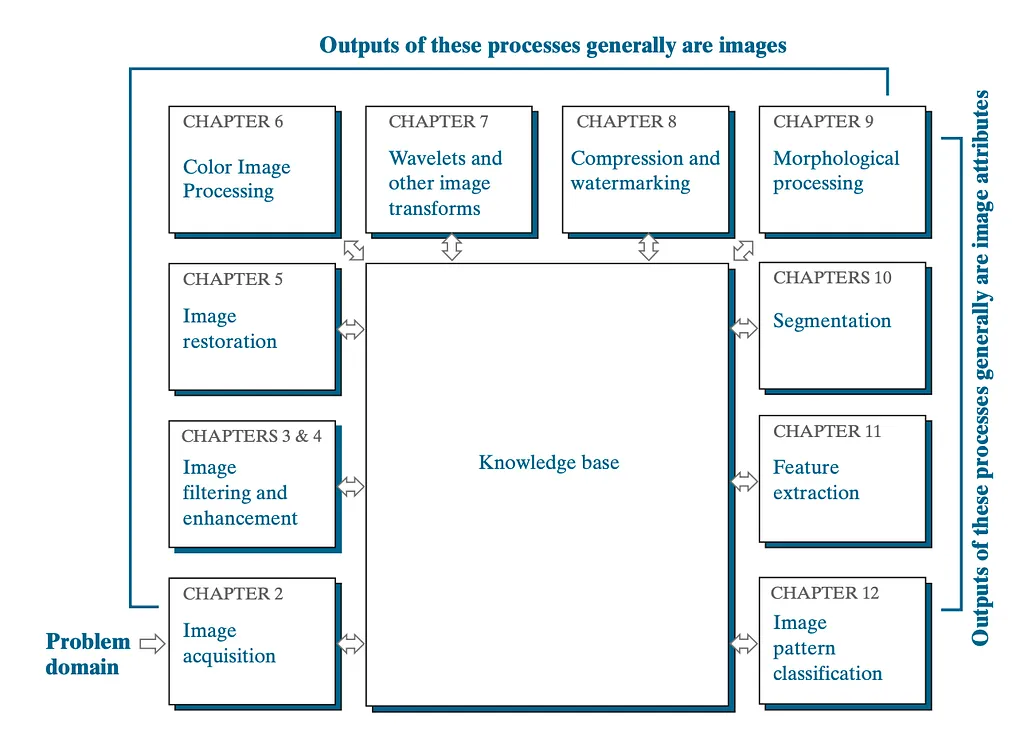

數位影像處理(廣義)根據任務特性大致上可以分為三個階段（低階至高階）：Image Processing (狹義), Image Analysis, Computer Vision (Understanding)。

  • Image Processing 影像處理(Low-Level Vision Task)：Input&Output 都是影像，屬於最底層的「步驟」或「方法」。例如：直方圖、傅立葉轉換等。
  • Image Analysis影像分析：以先驗知識提取出影像的特定特徵（可以想像為Highlight特定特徵，輸出還是圖片），比如：人臉膚色的區域、X-ray image中血管的區域。
  • Computer Vision (High-Level Vision Task): 用電腦模擬人類的視覺「感受」，與圖像的理解和圖形識別(Pattern Recognition)相關。例如：分類、判斷等。

事實上，在處理影像任務時，往往都會參考到各個不同的層面，三者在處理相對應任務時都多少會有共通項。因此並不算硬性的分類。

From DIP課本

From DIP課本

深度學習的影像處理

深度學習中，大致上僅分為Low level and High level。而在兩者之中的Image Analysis 則根據處理的方式被歸為兩類之一。

影像處理任務導向的深度學習方法與實踐

Pattern Recognition

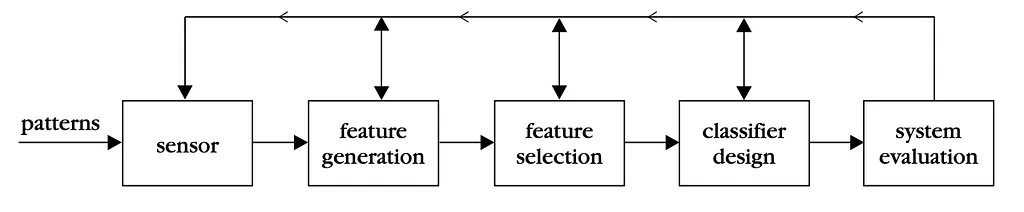

圖形識別是一門「理解」的學問，而電腦視覺就是其中一個分支。大致上跟著以下步驟

  1. 接收到圖形（輸入）: sensor
  2. 生成並選擇需要的特徵: feature generation & selection
  3. 對特徵進行分析和分類: classifier
  4. 系統驗證（可理解為執行或輸出，後檢查）

From PR 課本

From PR 課本

這種處理法是圖形識別的定式流程，把人類理解的流程以功能性進行區分。因此，在早期的作法上通常都是跟著Feature Extractor + Classifier進行。目前也常被使用，但在深度學習方法上大部分已經將兩者進行合併處理（功能區分還是可以這樣分，但實務上大部分並沒有辦法區分哪幾個模塊是特徵處理和分析的部分）。

Convolution Neural Network (CNN) (1998~)

概念相似於影像處理中的Filtering，以卷積的方式進行（如果沒有加上非線性Activation function，就會是線性的）。這種處理法可以大幅減少計算所需的成本，相比於對每一個點做分析（所有特徵都連接至神經元），使用卷積核（ex: 3 by 3 kernal）進行整張圖像的特徵篩選。換言之，以卷積核取代大量的神經元（原始的神經網路設計，全聯接層Fully connected layer）。

CNN是目前相當常用的模塊，並有許多的變種及組合，是一個伴隨著讓深度學習是「深度」學習的歷史演進的推手之一。（證明使深度學習大幅擴展的模型主要模組，ImageNet競賽(ILSVRC) 的AlexNet (8 layers), Inception (22 layers), VGG (best: 16 layers, or 19 layers), ResNet (34, 50, 101, 1202)等）

更正： 原文提到 ResNet 的層數為 34、50、101、1202，更精確的說法是：ImageNet 上的 ResNet 為 18、34、50、101、152 層；1202 層只出現在論文的 CIFAR-10 實驗（He et al., 2015）。

更正： 標題的「(1998~)」是 LeNet-5 論文的發表年份，並非 CNN 的起點；以反向傳播訓練卷積網路的研究在 1980 年代末就已出現。

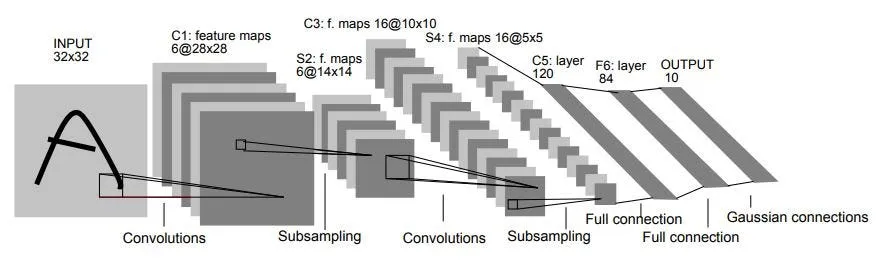

以LeNet為例，該方式採取卷積作為特徵的擷取(C1C5)，並加上全聯接層作為分類器(F6output)，是很典型的圖形識別處理流程。

Figure 3

Y. Lecun, L. Bottou, Y. Bengio and P. Haffner, “Gradient-based learning applied to document recognition,” in Proceedings of the IEEE, vol. 86, no. 11, pp. 2278–2324, Nov. 1998, doi: 10.1109/5.726791.

Vision Transformer (ViT) (2020~)

隨著Transformer在自然語言的發展，同時也引入影像的處理上。ViT以patch的方式將圖片分割+positional encoding作為Encoder的輸入，輸出則使用MLP Head (可以理解為pattern recognition的classifier)，僅使用Transformer 的Encoder（相似於BERT的處理方式）。ViT相比CNN有更強大的分析能力，但也更難收斂。目前的影像處理主流也以ViT為主。

更新（2026）： 「更難收斂」更精確地說，是 ViT 缺少 CNN 的局部性等歸納偏置（inductive bias），在中小型資料上從頭訓練效果較差，需要大規模預訓練。而 ConvNeXt (2022) 證明現代化的純 CNN 也能與 Transformer 打平；目前大型基礎模型多以 ViT 為骨幹，但低階任務與邊緣裝置上卷積仍很常見。

流程大致上是：

  1. 將圖片直接切分成特定數量的patch，並對他們的座標進行標記
  2. 如Transformer encoder，以encoder依次處理所有的Patch
  3. 將輸出以MLP Head進行分類或其他任務的處理（輸出以cls token作為輸出，或對整個token輸出進行平均）

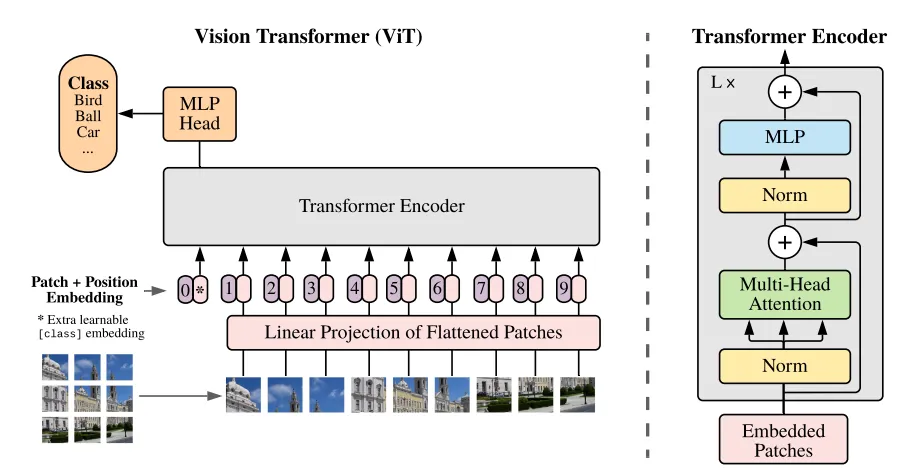

Figure 4

An Image is Worth 16x16 Words: Transformers for Image Recognition at Scale

另外，現在也出現了DINO (電腦視覺的BERT)，一個千錘百鍊的Encoder，可以根據自己的任務加上MLP Head 或Decoder至特定應用端使用。

Emerging Properties in Self-Supervised Vision Transformers

更新（2026）： DINO 的訓練方式是 teacher–student 自蒸餾；較接近 BERT「遮住再預測」的是 MAE (2021)。

ViT 之後的骨幹網路（2026 補充）

  • Swin Transformer (2021)：在局部視窗內做 attention 並以 shifted window 交換資訊，產生類似 CNN 的多尺度特徵，適合偵測與分割。
  • ConvNeXt V2 (2023)：把 masked autoencoder 預訓練帶進 CNN。
  • DINOv2 (2023) 與 DINOv3 (2025)：擴大資料與模型規模的自監督骨幹，凍結後即可直接用於影像層級與像素層級的任務，讓「Feature Extractor + Classifier」的分工以「預訓練骨幹＋輕量 head」的形式回歸。
  • Vision Mamba (2024)、VMamba (2024)：以狀態空間模型取代 attention，對序列長度呈線性複雜度，目前仍偏研究路線。

High-Level Vision Task

Object Classification

對輸入的圖像進行類型的判別

Object Detection

對輸入的圖像的內容進行類型、區域的判別。ROI (Region of Interest)在此的定義為該物體座標點及長寬（一個方形區域）。

Instance/SemanticSegmentation

對輸入的圖像的內容進行類型、區域的判別。ROI (Region of Interest)在此的定義為該物體在圖片上的區域（每一個像素點都要區分）。

而Instance 和Semantic的區別則是區分類別的細緻程度。

  • Semantic segmentation只需要分出像素點是屬於哪一類即可
  • Instance segmentation則是各個物件都要被區分出，即使為同一類別。

ex: 圖片上兩個人重疊，Semantic segmentation只要知道這裡有人，Instance segmentation則可以分出兩個人都是人。

更新（2026）： 分割已出現「可提示」的基礎模型：SAM (2023) 以點、框提示輸出遮罩，SAM 2 (2024) 擴展到影片，SAM 3 (2025) 則能用文字概念（如「黃色校車」）找出並分割所有符合的物件實例。

Low-Level Vision Task

Low-Level Vision Task-Image Restoration簡介

Image Restoration

影像的復原，又可以稱作「清晰化」的方法，其中包含了許多子分類：除霧（圖片霧霧的至清晰圖片）、超解析度成像（圖片小至大）等。

Image Enhancement

影像的強化，使特徵變得比較明顯，相當類似於影像復原。例如：水中影像增強、低光度影像增強（使暗圖片物件細節清楚（類似某種程度的調亮），如果是變白天就是影像的轉譯）

Image Alignment

把圖片對齊，可以應用在圖片的融合

Image-to-Image Translation

把圖片從A特性轉成B特性。例如：白天變黑夜、春天變冬天。赫赫有名的Deep Fake也是這項領域的延伸應用。

延伸應用

VQA (High-level)

給定圖片並提供對圖片內容相關問題的回答。結合圖片特徵的理解(Image feature extractor)和Image Captioning、NLP 的Question Answering (QA)

更新（2026）： VQA 現在多交給多模態大型語言模型處理：CLIP (2021) 以影像–文字對比學習對齊兩種模態，LLaVA (2023) 把視覺編碼器接上 LLM 並做指令微調，之後的主流大多沿用「視覺編碼器＋投影層＋LLM」的架構。

Text-to-Image Generation (High-level)

將文字轉為圖片。例如：Dall-E等。

延伸影用則是最近相當知名的Text-to-Video Generation (OpenAI SORA)

Sora: Creating video from text

更新（2026）： 文字生成影像的主力是擴散模型：Latent Diffusion (2021)（Stable Diffusion 的基礎）在潛在空間做擴散，DiT (2022) 把 U-Net 換成 Transformer；InstructPix2Pix (2022) 則能依文字指令編輯圖片，讓 Image-to-Image Translation 與生成模型的界線愈來愈模糊。

Reference

Gonzalez, R. C., & Woods, R. E. (2019). Digital image processing (4th ed.). Publisher.

Sergios Theodoridis and Konstantinos Koutroumbas. 2008. Pattern Recognition, Fourth Edition (4th. ed.). Academic Press, Inc., USA.
